ATMOS D 15 PX automatický kotol na pelety

Výrobca: ATMOS Kód produktu: elektromechanicka

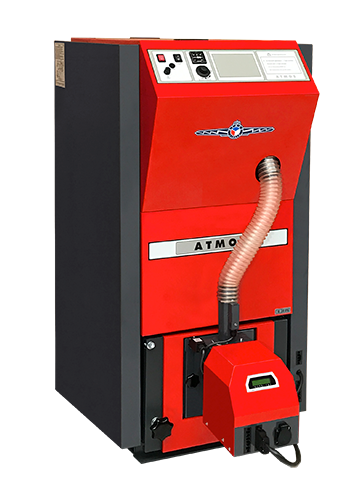

ATMOS D 15 PX automatický kompaktný kotol na pelety, so zabudovaným horákom, dopravníkom a zásobníkom na pelety.
Doba dodania:
Momentálne nedostupné
Regulácia kotla:

4 888,16 € Bez DPH: 4 073,47 €

ODBORNÁ KONZULTÁCIA Pridať k porovnaniu

ATMOS D 15 PX automatický kotol na pelety

Automatický kompaktný kotol na pelety ATMOS D 15 PX, dodávaný ako kompletné zariadenie so zabudovaným horákom, dopravníkom a zásobníkom  na pelety o objeme 175 litrov.

Teplovodný kotol ATOMS D 15 PX je určený pre komfortné vykurovanie rodinných domov, chát a chalúp a ostatných objektov. Kompaktné riešenie kotla  umožňuje inštaláciu do malých kotolní.



Technické parametre splyňovacieho kotla ATMOS D 15 PX:

  • výkon kotla: 4,5 - 15 kW
  • výhrevná plocha: 1,9 m2
  • účinnosť kotla pelety / drevo (uhlie) /: 92,7 %
  • elektrický príkon:
    pri spustení: 572/1092
    pri prevádzke: 92
  • predpísaný ťah komína: 15 Pa
  • objem vody v kotly: 76 l
  • minimálny obje vyrovnávacej nádrže 500 l
  • maximálny pracovný pretlak vody: 250 kPA
  • teplota spalín pri menovitom výkone na pelety: 118 ºC
  • hmotnostný prietok spalín pri menovitom výkone (pelety): 0,011 kg/s
  • priemerná spotreba paliva (peliet) pri menovitom výkone: 3,6
  • objem palivovej šachty (zásobníka): 175 dm3
  • hydraulická strata kotla: 0,20 mbar
  • rozmery plniaceho otvoru: 542x480 mm
  • priemer odťahového hrdla: 150/152 mm
  • predpísané (preferované) palivo: kvalitné pelety priemeru 6 - 8 mm, o výhrevnosti 16 - 19 MJ/kg-1
  • trieda kotla: 5
  • trieda energetickej účinnosťi: A+
  • krytie elektrických častí: IP 20
  • pripojovacie napätie: 230 / 50 V/H

Predpísaná minimálna teplota vratnej vody v prevádzke: 65 ºC
Predpísaná prevádzková teplota kotla: 80 - 90 ºC

Popis, výhody kotla ATMOS D 15 PX:

  • kotol na pelety pre elektronicky riadené spaľovanie peliet
  • s automatickým zapaľovaním paliva

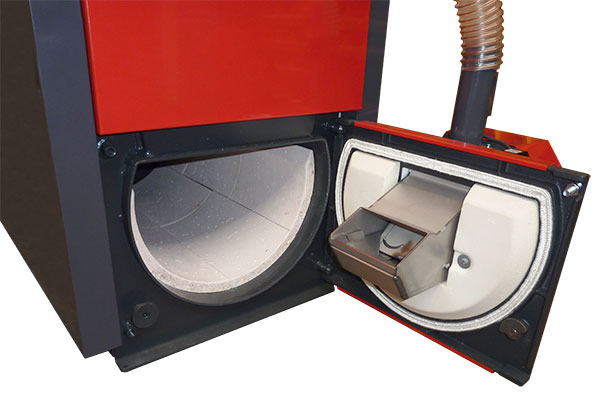

  • horák na pelety je zabudovaný v prednej časti kotla v dvierkach spodnej spaľovacej komory, vyloženej keramickými tvarovkami, pre
    ideálne dohorenie plameňa s vysokou účinnosťou
    priestor pre popol

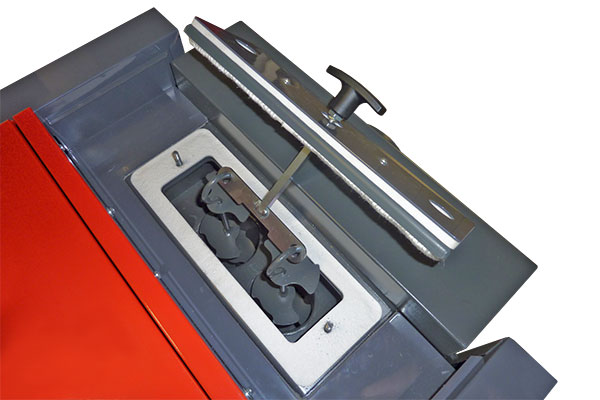

  • rúrkový výmenník - v zadnej časti kotla - osadený segmentovými brzdičmi, s funkciou hrubého (prevádzkového) čistenia, bez nutnosti vyberania
  • teleso kotla:
    je vyrobené ako zvarenec z oceľových plechov hrúbky 3 - 5 mm
    zvonku tepelene izolované minerálnou plsťou a sibralovou izoláciou - vložená pod plechové kryty vonkajšieho plášťa kotla

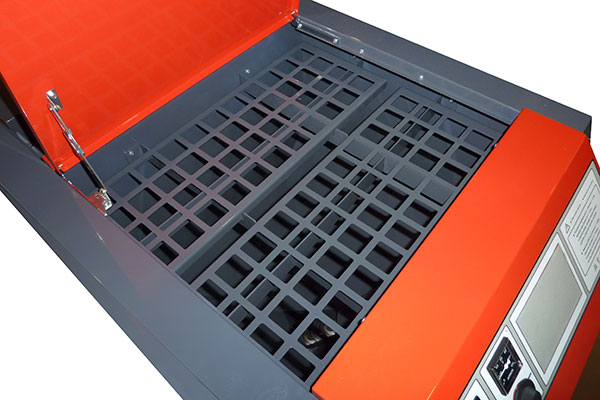

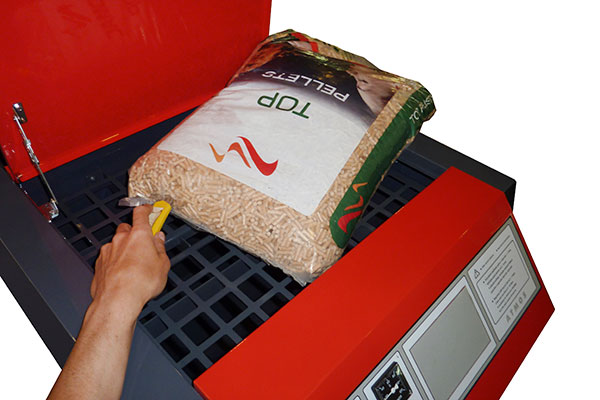

    vo vrchnej časti je umiestnený zásobník, z ktorého sú pelety dopravované do horáku, pomocou šnekového podávača

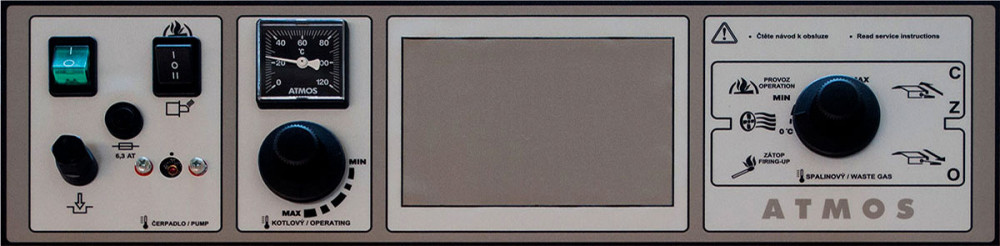

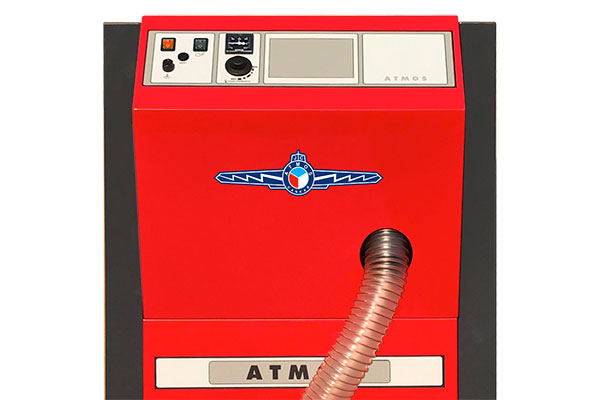

    v prednej časti je panels hlavným vypínačom, vypínačom horáku na pelety pre prípad čistenia, prevádzkovým kotlový regulačným termostatom, bezpečnostným termostatom, teplomerom a 6,3A poistkou
  • dávkovanie paliva je riadené plne automaticky
  • kotol:

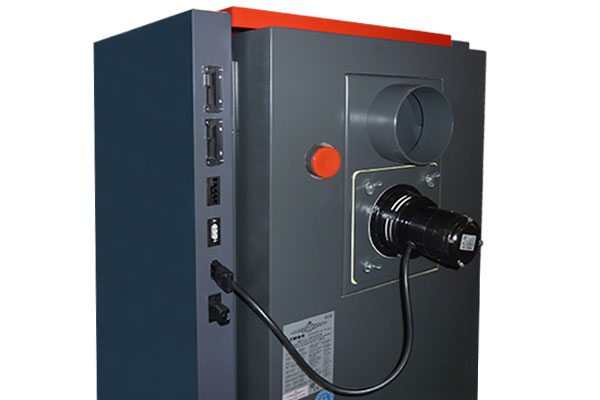

    je vybavený odťahovým ventilátorom
    nieje vybavený chladiacou slučkou proti prekúreniu
    , nakoľko vďaka malému množstvu paliva v horáku, nehrozí prekúrenie kotla pri výpadku elektrickej energie
  • výhody kotla:
    vysoká účinnosť - nad 90%
    plne automatická prevádzka kotla - vysoký komfort vykurovania

    kompaktné rozmery kotla - je ideálny do malých kotolní - malé rozmery a nízka hmotnosť kotla
    dodávané ako celok - kotol, zásobník na pelety, dopravník a horák

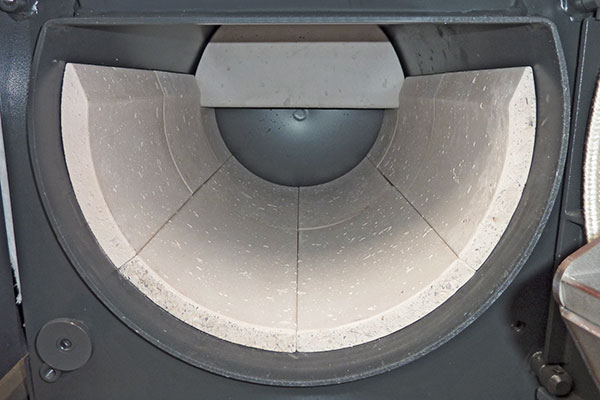

    veľká keramická spaľovacia komora
    bezproblémová prevádzka, bezprašné vyberania popola, kotolňa bez dymu - vďaka odťahovému ventilátoru

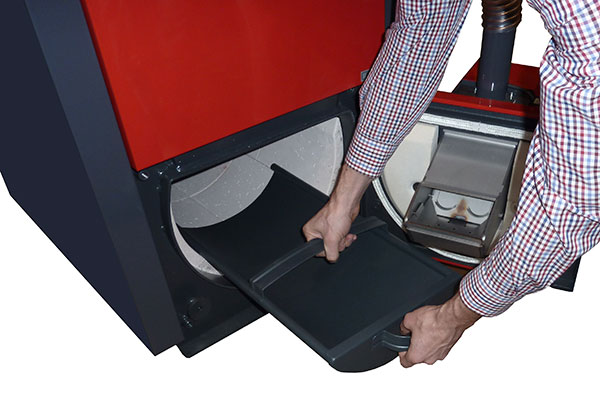

    jednoduché čistenie iba spredu - pohodlné vyberanie popola

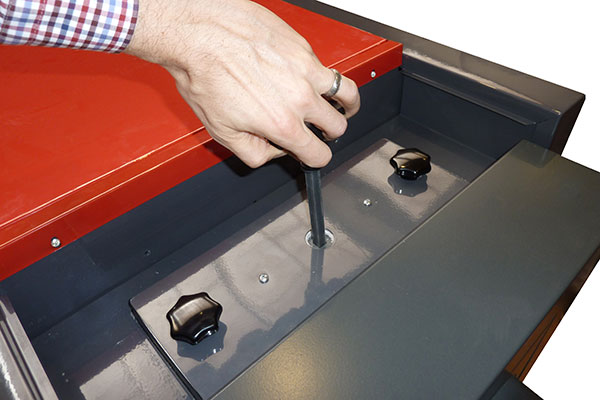

    možnosť čistenia kotla počas prevádzky - zabezpečuje rúrkový výmenník
    možnosť osadenia kotla pneumatickou dopravou peliet
    možnosť osadenia horáka pneumatickým čistením

Prevádzka a regulácia kotla ATMOS D 15 PX:
Kotol je dodávaný so základnou reguláciou výkonu kotla, ktorá spĺňa požiadavky na komfort vykurovania a jeho bezpečnosti.
Regulácia zabezpečuje požadovanú výstupnú teplotu vody z kotla (80 - 90 ºC).

Kotol je vybavený konektorom pre pripojenie čerpadla v kotlovom okruhu a funkciami pre jeho ovládanie priamo z regulácie horáka ATMOS A25. Kotol je tiež osadený snímačom teploty kotla TK a teploty spalín TSV
- snímač TK - je zasunutý v nádrži kotla,
- snímač spalín TSV - je zabudovaný do dymového kanálu kotla,
- všetko spoločne zapojené priamo do konektora horáku

  • Horák na pelety ATMOS A25 priamo ovláda:
    odťahový ventilátor kotla (rezervou R) a
    čerpadlo v kotlovom okruhu (rezervou R2)

Elektromechanická regulácia s panelom pre štandardnú reguláciu - základné prevedenie kotla:

  • elektromechanická - vzduchovou regulačnou klapkou ovládanou regulátorom ťahu, typ FR 124, ktorý automaticky, Atmos DC 18 SP kotol na pelety a drevo - štandardná regulácia kotla.podľa nastavenej výstupnej teploty vody (80-90 ºC), otvára, zatvára vzduchovú klapku
  • regulátor výkonu - nastaveniu je potrebné venovať zvýšenú pozornosť. Regulátor okrem výkonu ďalej zaisťuje kotol proti prehriatiu
  • regulačný termostat - na panely kotla, ktorý ovláda odťahový ventilátor podľa nastavenej výstupnej teploty (80-85 ºC). Na termostate má byť nastavená teplota o 5 ºC nižšia ako na regulátore ťahu FR 124
  • spalinový termostat - pre vypnutie odťahového ventilátora po dohorení paliva
  • kotol môže pracovať na znížený výkon do 70 % menovitého výkonu i bez ventilátora

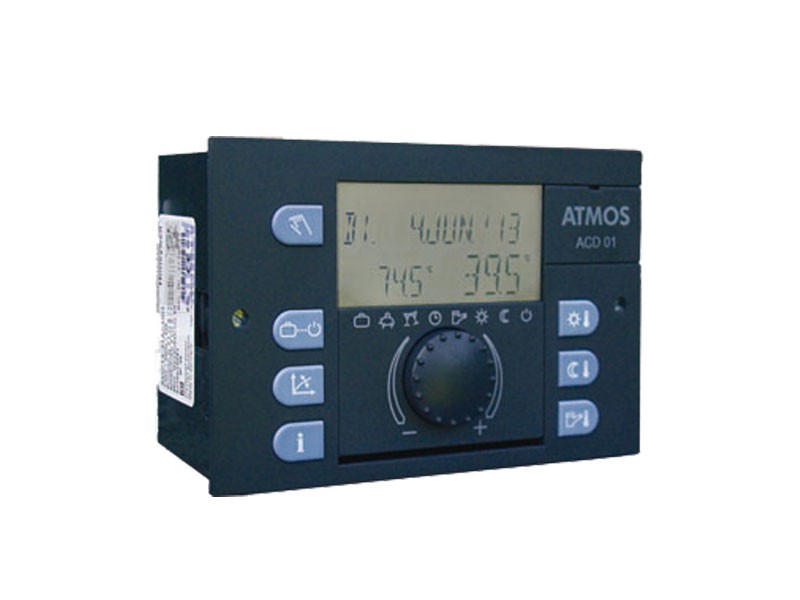

Ekvitermická regulácia ATMOS ACD 01 s panelom pre elektronickú reguláciu:

  • ekvitermická regulácia ACD 01 je vybavená funkciami pre riadenie prevádzky kotla (ventilátora), čerpadla v kotlovom okruhu, dvoch okruhov, ohrevu TUV a riadenie solárneho ohrevu. Atmos DC 18 SP kotol na drevo a pelety - ekvitermická regulácia kotla.
  • kotol ATMOS D 15 PX je možné vybaviť elektronickou reguláciou pre riadenie celého vykurovacieho systému v závislosti od vonkajšej teploty, izbovej teploty a čase.
  • táto regulácia je schopná riadiť aj samotný kotol s ventilátorom, s mnohými ďalším funkciami

V prípade záujmu, objednania ekvitermickej regulácie kotla, doba dodania kotla bude upresnená po potvrdení výrobcom.

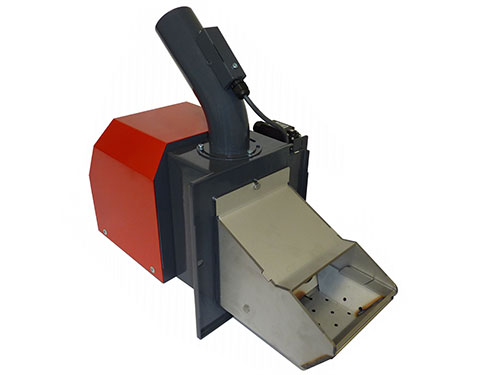

Horák na pelety pre kotol ATMOS D 15 PX (je súčasťou dodávky kotla)

  • predpísané palivo - kvalitné drevené pelety (biele) priemeru 6 až 8 mm, dĺžky 5 až 25 mm, výhrevnosti 16 až 19 MJ.kg-1Horák pre kotol ATMOS
  • displej horáka - pre nastavovanie funkcií, zobrazovanie aktuálneho stavu horáka
  • riadenie horáka - elektronickou reguláciou AC07X - pre ovládanie:
    chodu externého dopravníka
    dvoch zapaľovacích špirál
    ventilátora podľa požiadaviek kotla a vykurovacieho systému
  • elektronika horáka - istená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet do horáka, snímačom otáčok ventilátora a fotoceli pre snímanie plameňa
  • chod horáka - signalizovaný na displeji elektronickej regulácie
  • zapaľovanie paliva - automatické, pomocou dvoch elektrických zapaľovacích špirál
  • základné funkcie horáka:
    rezervné výstupy R a R2 pre ovládanie odťahového ventilátora kotla a čerpadla v kotlovom okruhu (zapojenie z výroby)
    možnosť využitia dvoch rezervných výstupov R5 a R6 pre rôzne aplikácie
    možnosť zapojenie štyroch rôznych snímačov TS, TV, TK A TSV
    - TK - snímač teploty kotla - zapojenie z výroby
    - TSV - snímač teploty spalín - zapojenie z výroby
    - TS - snímač spodnej teploty na nádrži
    - TV - snímač vrchnej teploty na nádrži
    riadenie ventilátora kotla z horáku, pomocou rezervného výstupu R - zapojenie z výroby
    riadenie kotlového čerpadla z horákou, pomocou rezervného výstup R2 - zapojenie z výroby
    riadenie horáku podľa dvoch teplôt na vyrovnávacej nádrži

Dávkovanie paliva zabezpečuje špeciálny dopravník DRA25, zabudovaný priamo v kotli.
Dopravník je riadený z elektornickej regulácie horáku a dávkuje palivo zo zásobníka do horáka.

Inštalácia kotla ATMOS D 15 PX:

  • predpísaným riešením zapojenie kotla, (prosím vyberte si z možností):
    LADDOMATOM 22 LADDOMAT pre inštaláciu ku kotlom ATMOS, alebo
    termoregulačným ventilom, čo je potrebné objednať, nie je súčasťou dodávky kotlaTermoregulačný ventil k ATMOS kotlom.
  • zapojenie umožňuje vytvorenie oddeleného kotlového a vykurovacieho (primárneho a sekundárneho) okruhu tak, aby bola zaistená minimálna teplota vratnej vody do kotla 65 ºC
    výstupná teplota vody kotla musí byť trvale udržovaná v rozsahu 80 - 90 ºC



Všetky kotle ATMOS, vrátane kotla D 15 PX sú certifikované v skúšobniach pre jednotlivé krajiny určenia, podľa platných noriem ČSN EN 303-5. Sú chránené priemyslovým patentom.



Použité obrázky sú ilustračné.

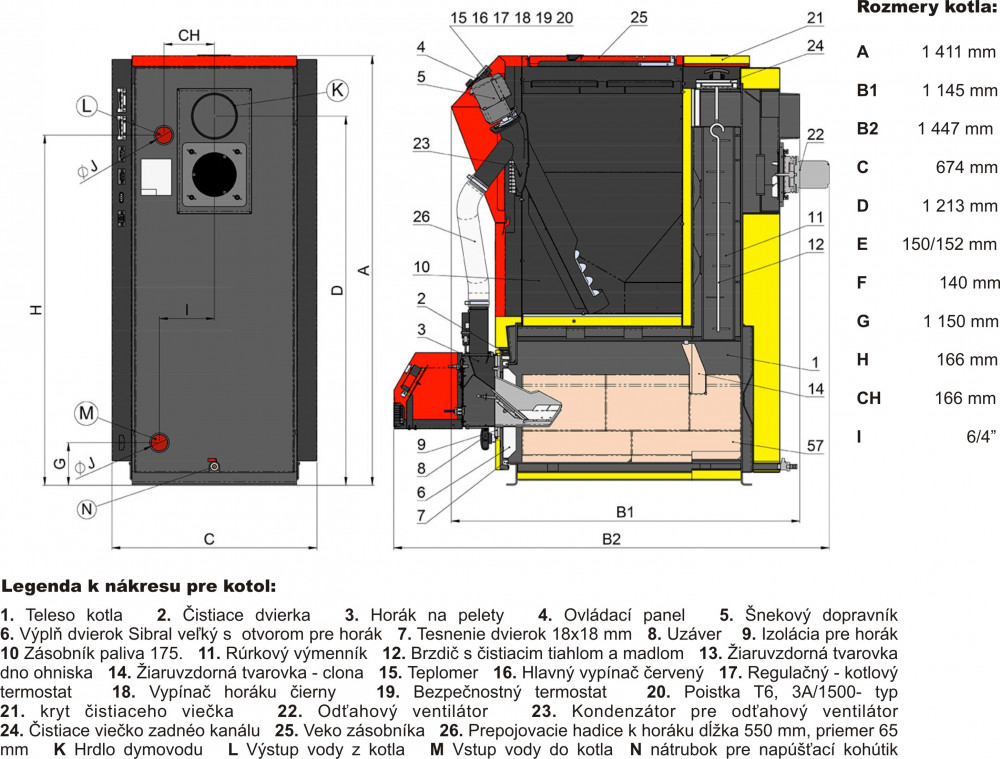

Parametre

Výška1 411 mm
Šírka674 mm
Hĺbka1 447 mm
Hmotnosť345 kg
