ATMOS DC 32 SP splyňovací kotol na pelety a drevo

Výrobca: ATMOS Kód produktu: H0048
ATMOS DC 32 SP splyňovací kombinovaný kotol na pelety a drevo (uhlie) ako náhradné palivo, v kombinácií s horákom na pelety, ktorý nie je súčasťou kotla, možné objednať (horák, šnek, nádrž - zásobník).
Doba dodania:
Na objednávku, do 3 dní
Objednávam:
Regulácia kotla:
Veľkosť nádrže - zásobníka:

4 070,00 € Bez DPH: 3 391,67 €

ODBORNÁ KONZULTÁCIA Pridať k porovnaniu

ATMOS DC 32 SP splyňovací kotol na pelety a drevo

Kombinovaný splyňovací kotol ATMOS DC 32 SP pre ekologické spaľovanie peliet a dreva (hnedého uhlia), s horákom na pelety.



Technické parametre splyňovacieho kotla ATMOS DC 32 SP:

  • menovitý výkon kotla: 35 kW
  • výkon kotla na pelety: 6 - 20 kW
  • účinnosť kotla pelety / drevo (uhlie) /: 91,2 / 88,9 %
  • predpísaný ťah komína: 24 Pa
  • objem vody v kotly: 160 l
  • maximálny pracovný pretlak vody: 250 kPA
  • teplota spalín pri menovitom výkone:
    na pelety: 139 ºC
    na uhlie /drevo: 230 ºC
  • objem palivovej šachty: 140 dm3
  • maximálna dĺžka dreva na kúrenie: 530 mm
  • predpísané palivo:
    pre ručné prikladanie: suché drevo o výhrevnosti 15 - 17 MJ/kg-1
    pre automatické prikladanie: kvalitné pelety priemeru 6 - 8 mm, o výhrevnosti 15 - 18 MJ/kg-1
  • trieda kotla: 5
  • trieda energetickej účinnosťi: A+
  • pripojovacie napätie: 230 / 50 V/Hz

Popis, výhody kotla ATMOS DC 32 SP:

  • kotol s označením "S"  - duálny kotol - vieme kúriť drevom aj peletami, ale nikdy nie naraz, ale s automatickým prepínaním
  • kotol ATMOS DC 32 SP vo vysokej kvalite, pre ekologické spaľovanie peliet, dreva a hnedého uhlia ako náhradného paliva, na princípe generátorového splyňovania v kombinácií s horákom na pelety
  • s  možnosťou striedania spôsobu vykurovania (jednotlivých druhov palív), bez úprav na kotly
    ručné vykurovanie drevom
    plne automatické vykurovanie peletami
  • úspornejšie riešenie - ak počítame náklady na dva kotle, ich zapojenia a odkúrenie (komín), zistíme, že jeden drahší kotol je skutočne výhodnejší
  • možnosť využitia kotla bez horáku, v prípade záujmu je možné horák doplniť

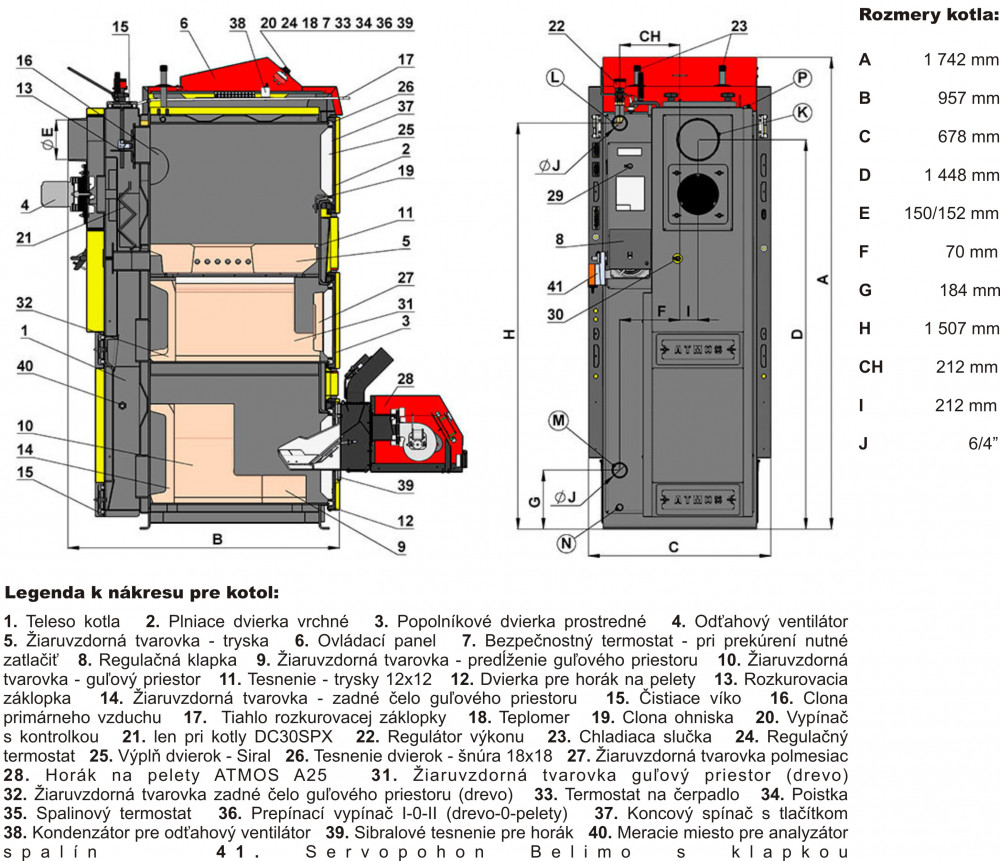

  • kotol - ako teleso s tromi nad sebou umiestenými komorami
    vrchné dve komory - pre spyňovanie dreva a hnedého uhlia
    spodná komora - vpredu osadený požadovaný horák, vyložená keramikou pre optimálnu kvalitu spaľovania peliet
  • spaľovacie systémy sú oddelené vodným plášťom, neovplyvňujú sa, a tým kotol dosahuje vysokú účinnosť pri vykurovaní jednotlivými typmi paliva, až 92,3% pri menovitom výkone kotla
  • s jedným výstupným hrdlom - pre odvod spalín do komána - postačuje jeden komín
  • s funkciou automatického štartu horáku na pelety po dohorení dreva
  • kotol a horák sú vybavené:
    funkciou automatického uzavretia alebo otvorenia prívodu vzduchu do kotla/horáka, pomocou servopohonu, pri kúrení drevom alebo peletami
    funkciou automatického štartu horáku po dohorení dreva - čidlom teploty spalín AGF2 a čidlom teploty vody kotla KTF 20
    pre ovládanie horáka podľa dvocho teplôt na akulučanej nádrži - dvoma čidlam KTF20
  • v maximálnej výbave, pre plne automatický režim a jednoduchú inštaláciu "plug and play"
  • bezpečnostný termostat  - pri prekúrení je nutné zatlačiť


Regulácia a riadenie kotla ATMOS DC 32 SP:

Prevádzka kotla je riadená automaticky na požadovanú výstupnú teplotu tak, aby bola zabezpečená čo najvyššia účinnosť kotla a najlepšia kvalita spaľovania.
k tomu slúži:

  • regulátor ťahu HONEYWELL
  • kotlový (regulačný) termostat
  • spalinový termostat
  • termostat na čerpadlo
  • hlavný vypínač a prepínací vypínač prevádzky kotla

Elektromechanická regulácia s panelom pre štandardnú reguláciu - základné prevedenie kotla:

  • elektromechanická - vzduchovou regulačnou klapkou ovládanou regulátorom ťahu, typ FR 124, ktorý automaticky, Atmos DC 18 SP kotol na pelety a drevo - štandardná regulácia kotla.podľa nastavenej výstupnej teploty vody (80-90 ºC), otvára, zatvára vzduchovú klapku
  • regulátor výkonu - nastaveniu je potrebné venovať zvýšenú pozornosť. Regulátor okrem výkonu ďalej zaisťuje kotol proti prehriatiu
  • regulačný termostat - na panely kotla, ktorý ovláda odťahový ventilátor podľa nastavenej výstupnej teploty (80-85 ºC). Na termostate má byť nastavená teplota o 5 ºC nižšia ako na regulátore ťahu FR 124
  • spalinový termostat - pre vypnutie odťahového ventilátora po dohorení paliva
  • kotol môže pracovať na znížený výkon do 70 % menovitého výkonu i bez ventilátora

Ekvitermická regulácia ATMOS ACD 01 s panelom pre elektronickú reguláciu:

  • ekvitermická regulácia ACD 01 je vybavená funkciami pre riadenie prevádzky kotla (ventilátora), čerpadla v kotlovom okruhu, dvoch okruhov, ohrevu TUV a riadenie solárneho ohrevu. Atmos DC 18 SP kotol na drevo a pelety - ekvitermická regulácia kotla.
  • kotol ATMOS DC 32 SP je možné vybaviť elektronickou reguláciou pre riadenie celého vykurovacieho systému v závislosti od vonkajšej teploty, izbovej teploty a čase.
  • táto regulácia je schopná riadiť aj samotný kotol s ventilátorom, s mnohými ďalším funkciami

V prípade záujmu, objednania ekvitermickej regulácie kotla, doba dodania kotla bude upresnená po potvrdení výrobcom.

Horák na pelety pre kotol ATMOS DC 32 SP (nie je súčasťou dodávky kotla, je potrebné objednať).

  • predpísané palivo - kvalitné drevené pelety (biele) priemeru 6 až 8 mm, dĺžky 5 až 25 mm, výhrevnosti 16 až 19 MJ.kg-1Horák pre kotol ATMOS
  • displej horáka - pre nastavovanie funkcií, zobrazovanie aktuálneho stavu horáka
  • riadenie horáka - elektronickou reguláciou AC07X - pre ovládanie:
    chodu externého dopravníka
    dvoch zapaľovacích špirál
    ventilátora podľa požiadaviek kotla a vykurovacieho systému
  • elektronika horáka - istená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet do horáka, snímačom otáčok ventilátora a fotoceli pre snímanie plameňa
  • chod horáka - signalizovaný na displeji elektronickej regulácie
  • zapaľovanie paliva - automatické, pomocou dvoch elektrických zapaľovacích špirál

Nevyhnutnou súčasťou horáka je šnekový dopravník (nie je súčasťou dodávky kotla, je potrebné objednať).Šnekový podávač k horáku ATMOS A24 ku kotlu na pelety.

  • podávač paliva - peliet, pre nasypanie peliet do hubice horáka
  • žhaviaca špirála pelety sama zapáli
  • po rozhorení peliet, horák nabehne na nastavený výkon, po dobu kedy je systém vykúrený
  • horák sa následne vypne a pelety v komôrke dohoria
  • celý cyklus sa v prípade  potreby, ďalšieho horenia, opakuje

Nádrže, zásobníky na pelety, pre automatické kotly na pelety - umožňujú variabilitu umiestnenia v priestore kotolne.

  • 250 litrová nádrž, zásobník na pelety - pre kotly do výkonu 25 kW
  • doporučená 500 litrová nádrž, zásobník na pelety - pre kotly do výkonu 40 kw
  • doporučená 1000 litrová nádrž, zásobník na pelety - pre kotly do výkonu 80 kW

Inštalácia kotla ATMOS DC 32 SP:

  • pre docielenie minimálnej teploty vratnej vody do kotla 65 ºC je nutné zapojenie, (prosím vyberte si z možností):
    LADDOMATOM 22 LADDOMAT pre inštaláciu ku kotlom ATMOS, alebo
    termoregulačným ventilom, čo je potrebné objednať, nie je súčasťou dodávky kotlaTermoregulačný ventil k ATMOS kotlom.
  • výstupná teplota kotla musí byť trvale udržovaná v rozsahu 80 - 90 ºC



Kotol je dodávaný v základnom prevedení s chladiacou špirálou proti prehriatiu.

Všetky kotle ATMOS, vrátane kotla DC 32 SP sú certifikované v skúšobniach pre jednotlivé krajiny určenia, podľa platných noriem ČSN EN 303-5. Sú chránené priemyslovým patentom.



Použité obrázky sú ilustračné.

Parametre

Výška1 742 mm
Šírka678 mm
Hĺbka957 mm
Hmotnosť596 kg
