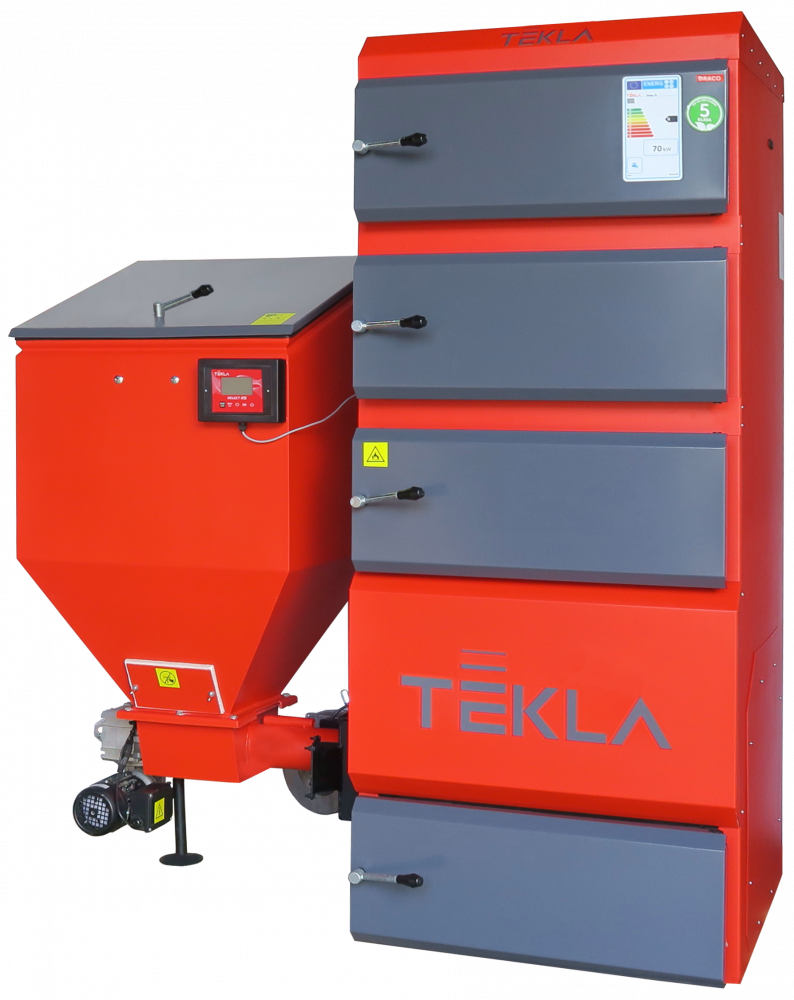

- TEKLA DRACO 75 automatický kotol na hnedé uhlie a ekohrášok.
TEKLA DRACO 75 automatický kotol na hnedé uhlie a ekohrášok.
TEKLA DRACO 75 automatický kotol na hnedé uhlie a ekohrášok.
TEKLA, oceľový jednoohniskový kotol s automatickým horákom na pelety DRACO 75, so šnekovým podávačom paliva a horákom na pelety, s plne automatickou prevádzkou.
Technické parametre kotla TEKLA - DRACO 75:
- menovitý výkon:
- hnedé uhlie: 60 kW
- eko - hrášok: 50 kW
- pelety: 75,8/ kW - maximálny výkon:
- hnedé uhlie: 70 kW
- eko - hrášok: 75 kW
- pelety: 65 kW - účinnosť:
- hnedé uhlie: 83 %
- eko - hrášok: 86,8 %-
- pelety: 83,6 % - rozsah regulácie výkonu:
- hnedé uhlie: 20,5 - 70 kW
- eko - hrášok: 22,7 - 75,8 kW
- pelety: 15,8 - 52,6 kW - objem vodného priestoru: 250 dm3
- komínový ťah: 20 ÷ 30 Pa
- maximálny pracovný tlak vody: 2 bar
Rozmery kotla so zásobníkom:
- šírka: 1 645 mm
- hĺbka: 1 140 mm
- výška: 1 900 mm, výšku kotla je možné regulovať pomocou priložených nožičiek
- Priemer dymovodu: 200mm
- Kapacita zásobníka paliva: 320 (920)dm3
- Odber elektrickej energie prevodovka/ventilátor: 180/170 W
Popis kotla TEKLA - DRACO 75:
- automatickýkotol s osvedčeným a veľmi efektívnym jednoohniskovým výmenníku tepla, s 5 ročnou zárukou, s vysoko kvalitnej, certifikovanej 8 mm ocele
- vybavený odolným liatinovým retortovým horákom, na ktorý je podávané palivo - hnedé uhlie a ekohrášok - zo zásobníka, pomocou šnekového podávača
- automatické podávanie paliva pre vysoký komfort vykurovania
- elektronický regulátor pre správnu prevádzku, s množstvom funkcií
- vybavený dvoma systémami na ochranu proti prehoreniu do zásobníka paliva
- vybavený teplomerom spalín
- prevádzka kotla s vonkajším čidlom - ekviterm
- elektronické ovládanie
- automatický režim prepínania leto / zima
- vonkajšie čidlo
- možnosť regulácie teploty spiatočky, prostredníctvom riadenia pohonu na štvor cestnom ventile
Prevádzku kotla DRACO 75 a pomocných zariadení, obsluhuje elektronický regulátor SELECT, ktorý umožňuje a výhody sú:
- možnosť pripojenia 2 izbových termostatov
- načasovanie každého vykurovacieho okruhu nezávisle od seba, v spolupráci s izbovým termostatom
- plná automatická modulácia výkonu horáka v rozmedzí 30% až 100% jeho zaťaženia
- obsluha servopohonu - štvorcestného aj trojcestného
- nastavenie teploty vody na vstupe do kotla - spiatočka
- nastavenie teploty vody v kotly
- nastavenie rozdielnych teplôt vody v dvoch zmiešavacích okruhoch, podľa teplotného spádu
- nastavenie teploty
- nastavenie automatickej prevádzky teplej úžitkovej vody
- práca v režime letného a zimného počasia
- svetelná signalizácia alarmu
Parametre
| Typ kotla | oceľový kotol |
|---|---|
| Záruka na výmenník kotla | 5 rokov |
| Výška | 1 900 mm |
| Šírka | 1 645 mm |
| Hĺbka | 1 140 mm |
| Hmotnosť | 886 kg |
Rozmery a parametre
| DRACO | A | B | **C | A1 | *A2 | B1 | B2 | *B3 | **C1 | *C2 | ***C5 | ***A5 | C3 | A3 | C4 | A4 |
| mm | 1 645 | 1 130 | 1 820 | 740 | 730 | 820 | 210 | 645 | 1 455 | 1 570 | 90 | 90 | 55 | 60 | 75 | 370 |
| Menovitý výkon (kW) | |
| eko-hrášok | 75,8 |
| pelety | 52,6 |
| hnedé uhlie | 60 |
| Účinnosť (%) | |
| eko-hrášok | 86,8 |
| pelety | 83,6 |
| hnedé uhlie | 83 |
| Rozsah regulácie výkonu (kW) | |
| eko-hrášok | 22,7÷75,8 |
| pelety | 15,8÷52,6 |
| hnedé uhlie | 20,5÷70 |
| Hmotnosť kotla (kg) kotol/zásobník | 886 |
| Objem vodného priestoru (dm3) | 250 |
| Komínový ťah (Pa) | 20÷30 |
| Maximálny pracovný tlak vody (bar) | 2,0 |
| Rozmery kotla (mm) | |
| šírka | 1 645 |
| hĺbka | 1 140 |
| *výška | 1 600 |
| Priemer dymovodu (mm) | 200 |
| *Výška po stred dymovodu (mm) | 1 455 |
| Kapacita zásobníka paliva (dm3), voliteľný objem zásobníka paliva | 320 (920) |
| Príkon prevodový, odber elektrickej energie (W) prevodovka / ventilátor | 180/170 |
|
* Výšku kotla je možné regulovať pomocou priložených nožičiek. |
|
