- TEKLA DRACO BIO 35 kotol na pelety
-
Elektronický regulátor ESTYMA pre prevádzku a obsluhu kotla a pomocných zariadení kotla TEKLA DRACO BIO 35.
TEKLA DRACO BIO 35 kotol na pelety
TEKLA DRACO BIO 35 kotol na pelety

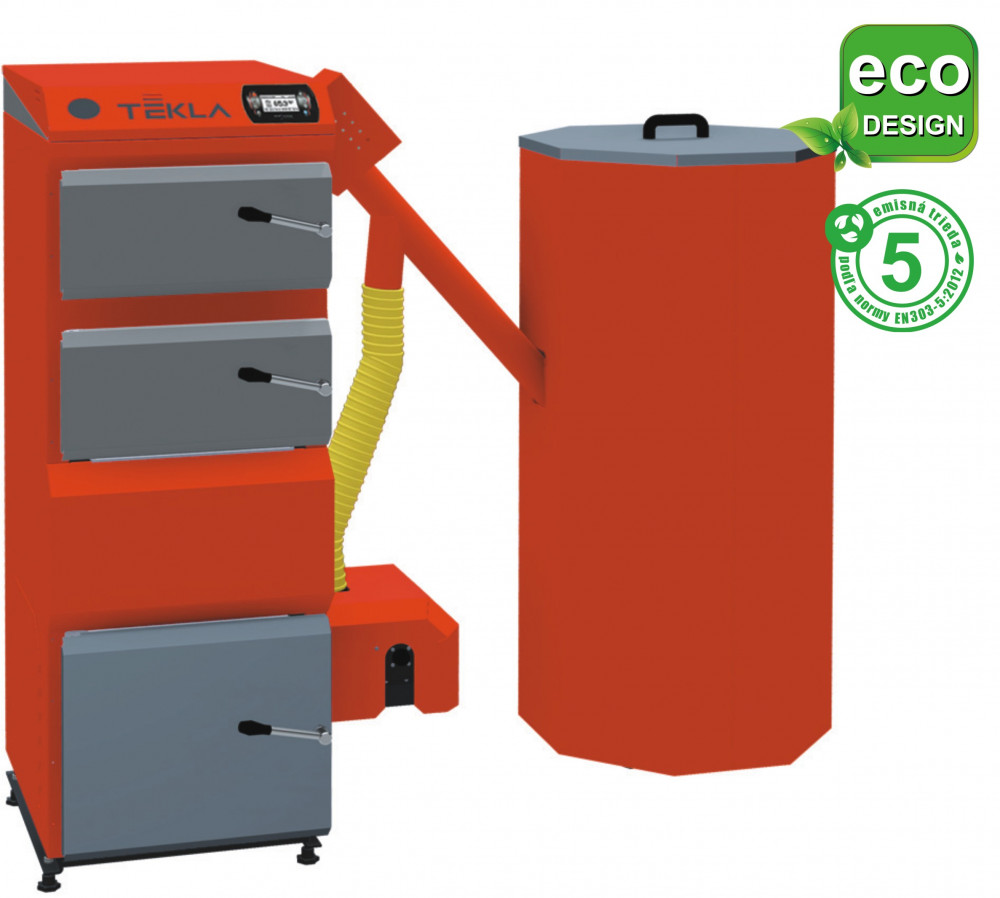

TEKLA, oceľový jednoohniskový kotol s automatickým horákom na pelety DRACO BIO 35 kW, so šnekovým podávačom paliva a horákom na pelety, s plne automatickou prevádzkou.
-
EMISNÁ TRIEDA: 5
-
ECODESIGN
-
ENERGETICKÁ TRIEDA: A+
Technické parametre kotla TEKLA - DRACO BIO 35:
- menovitý výkon, pelety: 35 kW
- účinnosť, pelety: 89,8%
- rozsah regulácie výkonu, pelety: 10,5÷ 35 kW
- hmotnosť kotol / zásobník: 495 / 34kg
- výhrevná plocha kotla: 4,5 m2
- objem vodného priestoru: 155 dm3
- komínový ťah: 10 ÷ 20Pa
- maximálny pracovný tlak vody: 1,5 bar
Rozmery kotla so zásobníkom:
- šírka: 1 650 mm
- hĺbka: 1 020 mm
- výška: 1 545 mm
- Priemer dymovodu: 160mm
- Kapacita zásobníka paliva: 240 (340/500)dm3
- Odber elektrickej energie prevodovka/ventilátor/zapaľovač: 50/85/300 W
Popis kotla TEKLA - DRACO BIO 35:
- plne automatická prevádzka kotla - automatické rozpálenie ako aj vyhasnutie horáka
- úsporná prevádzka a vysoká efektivita
- jednoduchá údržba a rýchla obsluha -nastavenie hodnôt v regulácii, čistenie
- schopnosť pracovať v režime podľa počasia
- výmenník kotla z vysoko kvalitnej, certifikovanej ocele v hrúbke 8mm
- plynulá regulácia výkonu horáka
- založený na osvedčenom a veľmi efektívnom výmenníku tepla
- súčasťou výbavy je odolný, oceľový horák určený na spaľovanie peliet
- kotol je vybavený horákom FIREBLAST a teplomerom spalín (možnosť objednať horák s automatickým čistením)
- automatická funkcia zapaľovania a vyhasnutia horáku, v spolupráci s pokročilou reguláciou, poskytuje vysoký komfort vykurovania
- výkon horáka v rozmedzí 30 až 100 % podľa zaťaženia
- automatická prevádzka podávača paliva, zabezpečuje zaistenie fixnej prevádzky ústredného vykurovania počas sezóny vykurovania a pohodlné zásobovanie úžitkovou teplou vodou v letných mesiacoch
- elektronický regulátor s veľkým LCD displejom s ľahkým ovládaním, pre správnu prevádzku kotla
- pravé alebo ľavé prevedenie podľa umiestnenia zásobníka paliva
- nízka spotreba paliva - vysoká účinnosť (pomer vyrobeného tepla k energii v palive)
- zavodnená podstava, ktorá zvyšuje účinnosť a predlžuje životnosť
Prevádzku kotla DRACO BIO 35 a pomocných zariadení, obsluhuje elektronický regulátor ESTYMA, ktorého výhody sú:
- veľký grafický displej
- jednoduché používanie
- načasovanie každého vykurovacieho okruhu nezávisle od seba
- dvojaké menu:jednoduché a pokročilé
- INFO tlačítko na funkciu inteligentnej pomoci
- ovládanie akumulačnej nádrže a solárneho systému
- alarm poskytujúci bezpečnosť kotla so vstavaným reproduktorom
- kontrola plameňa pomocou foto čidla
- minimálne hodnoty škodlivín v spalinách
- zvuková signalizácia alarmu
- plná automatická modulácia výkonu horáka v rozmedzí 30% až 100% jeho zaťaženia
- možnosť regulácie teploty spiatočky, pomocou servopohonu na štvorcestnom zmiešavacom ventile
- nastavenie teploty vody v kotly
- nastavenie teploty vody vo vykurovacom okruhu
- nastavenie automatickej prevádzky teplej úžitkovej vody
- nastavenie práce v režime zimného alebo letného počasia
- možnosť pripojenia ekvitermickej regulácie (nutné doobjednať snímač vonkajšej teploty)
- možnosť ovládať kotol na diaľku pomocou GSM, prípadne LAN modulu (za príplatok)
- možnosť ovládať akumulačnú nádrž a solárny systém (za príplatok)
- možnosť regulácie 4-cestného ventilu
- možnosť ovládania 16 vykurovacích okruhov s doplnkovým modulom + 2 okruhy teplej úžitkovej vody - za príplatok
- možnosť pripojenia priestorového termostatu VIDE Room - za príplatok
- možnosť nastavenia kotla pomocou modulu VIDE Net - za príplatok
- možnosť nastaviť pracovný čas všetkých okruhov nezávisle, tzv. Časový program
Parametre
| Typ kotla | oceľový kotol |
|---|---|
| Záruka na výmenník kotla | 5 rokov |
| Výška | 1 570 mm |
| Šírka | 1 700 mm |
| Hĺbka | 940 mm |
| Hmotnosť | 448 kg |
Rozmery a parametre
| DRACO DUO | **A | **B | *C | A1 | **A2 | B1 | B2 | **B3 | *C1 | *C2 | C3 | A3 | C4 | A4 | ***C5 | ***A5 | C6 |
| mm | 1 720 | 890 | 1 470 | 570 | 730 | 650 | 125 | 650 | 1 220 | 1 410 | 75 | 65 | 70 | 55 | 180 | 70 | 1 340 |
| Menovitý výkon (kW) | |
| pelety | 33,3 |
| Účinnosť (%) | |
| pelety | 88,7 |
| Rozsah regulácie výkonu (kW) | |
| pelety | 9,9÷33,3 |
| Hmotnosť kotla (kg) kotol/zásobník | 448/45 |
| Výhrevná plocha kotla (m2) | 3,7 |
| Objem vodného priestoru (dm3) | 135 |
| Komínový ťah (Pa) | 10÷20 |
| Maximálny pracovný tlak vody (bar) | 2,0 |
| Prípojka kotla vykurovacej a vratne vody (Js) | G 1 1/2 " |
| Rozmery kotla (mm) | |
| **šírka | 1 700 |
| hĺbka | 940 |
| *výška | 1 570 |
| Priemer dymovodu (mm) | 160 |
| *Výška po stred dymovodu (mm) | 1 220 |
| Kapacita zásobníka paliva (dm3), voliteľný objem zásobníka paliva | 240 (340/500) |
| Príkon prevodový, odber elektrickej energie (W) motor / ventilátor / zapaľovač | 50/85/300 |
|
* Výšky sú uvedené bez nôh. Možnošť dodatočného nastavenia výšku kotla, pomocou priložených nožičiek. ** Rozmer závisí na kapacite zásobníka paliva. Zásobník paliva je pripojený k horáku pomocou ohybnej trubky, |
|
Automatické kotly Tekla spĺňajú emisnú triedu 3 a vyššie podľa EN303-5.

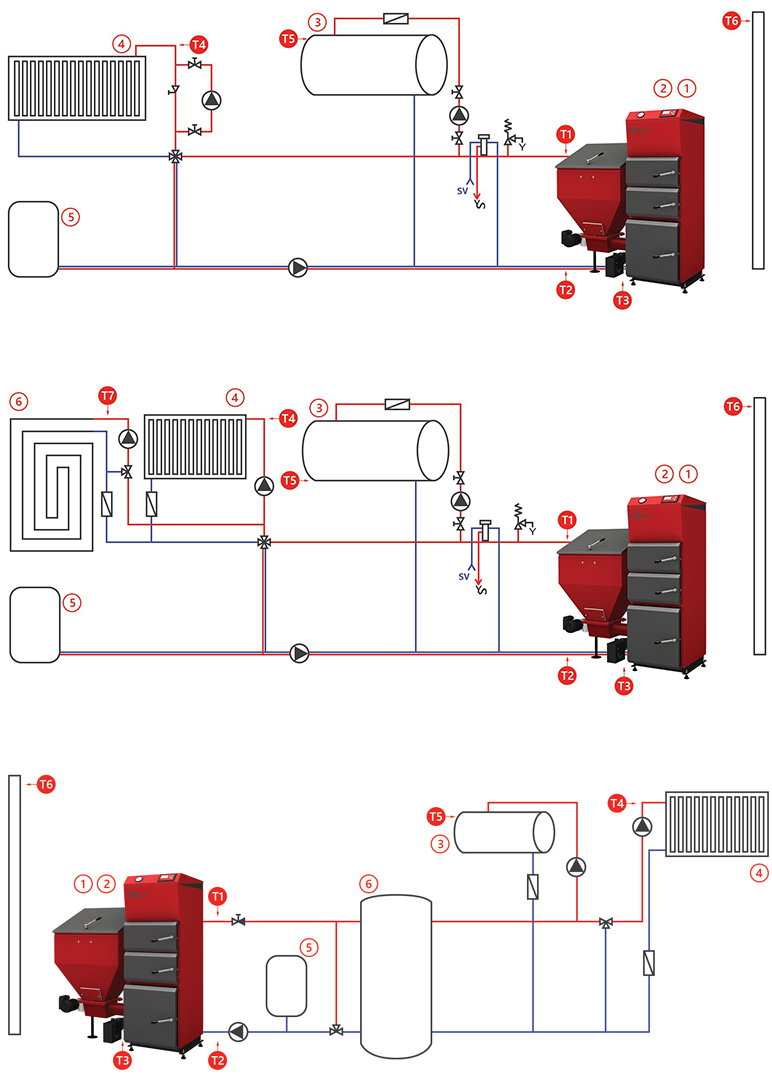

Inštalácia
